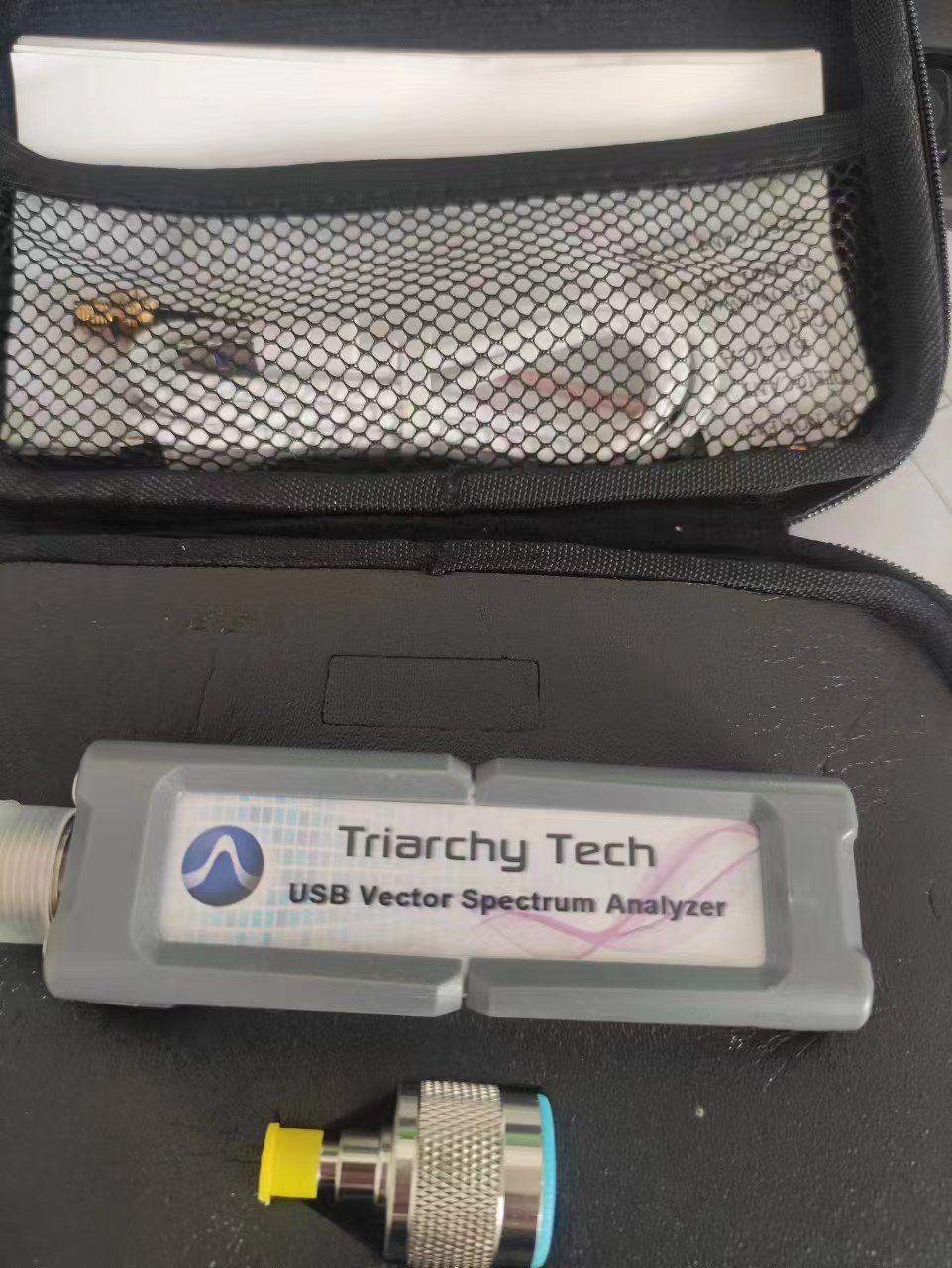

握在手里的USB微型频谱分析仪

USB 微型频谱分析仪是一种通过 USB 接口与计算机连接的紧凑型电子测量仪器，因其体积小巧，可轻松握在手里，便于携带，而受到广泛关注。以下是关于它的详细介绍：

基本原理

USB 微型频谱分析仪通常由射频前端、ADC（模数转换器）、信号处理单元和 USB 接口组成。其核心功能是将接收到的射频信号转换为频域表示，显示信号的幅度随频率变化的关系，帮助用户了解信号的频率成分、功率分布和调制特性。

技术特性

尺寸与便携性：多数产品尺寸在 5-10 厘米范围内，重量仅几十克，可轻松放入口袋或工具包，实现 “随时随地” 的频谱分析。

成本效益：价格通常为传统台式设备的 1/10 至 1/50，大幅降低了频谱分析技术的使用门槛。

软件定义架构：大部分信号处理和分析功能通过配套软件实现，便于持续更新升级，扩展功能。

功耗优势：直接通过 USB 接口供电，无需额外电源，典型功耗仅为 1-5 瓦。

频率覆盖：不同型号覆盖范围从 LF（低频）到微波频段，高端型号可达到 40GHz。

典型应用

业余无线电：爱好者用于监测频段活动、调试电台设备和天线系统，优化通信质量。

物联网与无线设备开发：工程师在开发蓝牙、Wi-Fi、ZigBee 等无线产品时，用于测试信号强度、查找干扰源。

教育实验：高校电子工程专业将其作为教学工具，让学生直观理解频谱概念，进行基础射频实验。

EMC 预测试：在产品正式电磁兼容测试前，进行初步干扰检测和定位，降低认证成本。

射频环境监测：用于监测特定区域的射频信号分布，识别非法发射源或干扰信号。
